0 引言
电能表的接线自从规定电流线为四线制后,错误几 率明显降低,且错误形式也比较简单。但是由于一些安 装单位或用户自己在电压互感器安装接线时经常会发 生一些错误,从而造成电能表错误接线复杂化。本文根 据本人现场实际工作发现的一些事例,对两台单相电压 互感器V /V接线,电压互感器发生副边极性接线错误 时电能表端的相量及电量的追退进行了分析。
1 两台单相电压互感器的连接方式
当电压互感器原边电压比为V1 /V2 时,可采用V, V0接法,接线图如图1,相量图如图2所示。

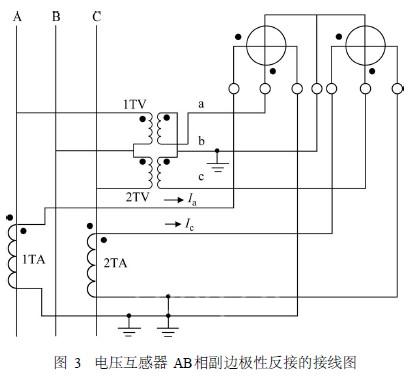

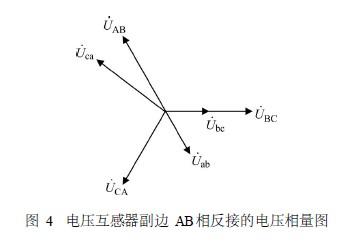

电压互感器V 型接线,常出现副边极性反接错 误,例如AB相电压互感器副边绕组极性反接,错误 接线如图3所示,此时原边相量UAB与副边相量Uab 相差180°,原边电压相量UBC与副边电压相量Ubc同 相,原边电压相量UCA滞后副边电压相量Uca 90°,电 压Uca量值提高为正确接线时的3倍。相量图如图4 所示。
2 三相三线电能表的接线相量分析
正常情况下,我们采用两只电压互感器V, V0型 接线,电能表接入电压A、B、C,电流回路分别接入Ia、 Ic ,接线图如图5,相量图如图6所示。
