专案描述
高速公路全长90公里，共有8个收费站，每站DVR有16路监视图像，为彩色图像，每路流量为500KB~2M，要将各站监视图像在本地存储后，再送到管理中心统一监看。各站16路图像通过光纤环网送到远程管理中心，通过Korenix JetNet 4008f-s工业乙太网交换机将8个站点和1个管理中心组成备援环网，自愈时间小于20毫秒，并启动IGMP组播协议，提高视讯传输的质量，在管理中心远程监看。
架构说明
煤炭是国民经济不可获缺的能源，由其是井下开采具有非常高的风险。为了强化安全性，有效地实现对井下人员的实时定位、跟踪、杜绝人为误差以及各种危险情况的发生，保证、原始数据采集的准确性，提高管理水平、减少经济损失。

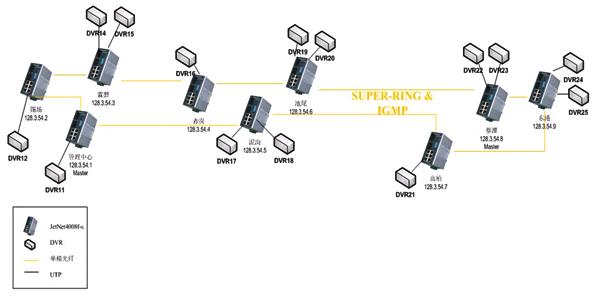

架构图
选用原因
Super Ring技术，环网自愈时间小于20ms
特制版单模光纤网络，支援传输距离30km~60km
操作温度:-10℃ ~70 ℃，适用于严苛现场
支持高级管理功能: IGMP snooping v1/v2，VLAN，QoS，Rate control 等，有效加强网络传输效能
冗余DC电源输入
工业保护IP31
5 年保固
