架空绝缘电缆重量及参数

放大字体  缩小字体 发布日期:2024-11-17 20:46:44    来源:本站    作者:admin    浏览次数:68    评论:0
导读

  1、用途: 适用于交流额定电压35KV及以下架空电力线路,在城镇、高层建筑和林区等安全性要求较高的场合使用。  2、使用特

  1、用途: 适用于交流额定电压35KV及以下架空电力线路,在城镇、高层建筑和林区等安全性要求较高的场合使用。

  2、使用特性:

  ①额定电压为1、10KV.

  ②电缆的长期工作温度:

  聚氯乙烯(PVC)、聚乙烯(PE)绝缘应不超过70℃;

  交联聚乙烯(XLPE)绝缘应不超过90℃。

  ③短路时(最长持续时间不超过5秒)电缆导体的最高温度;

  聚氯乙烯绝缘不超过160℃;

  聚乙烯绝缘不超过150℃;

  交联聚乙烯绝缘不超过250℃。

  ④电缆敷设温度不应不低于-20℃。

  ⑤电缆的允许弯曲半径:

  ▲ 1KV电缆

  电缆外径D<25mm……4D;

  电缆外径D≥25mm……6D.

  ▲ 10KV电缆

  单芯电缆20(D+d)±0.5%。

  多芯电缆15(D+d) 0.5%。

  式中:D-----电缆的实际外径(mm);

  d-------导体的实际外径(mm)。

  3、型号、名称及用途:

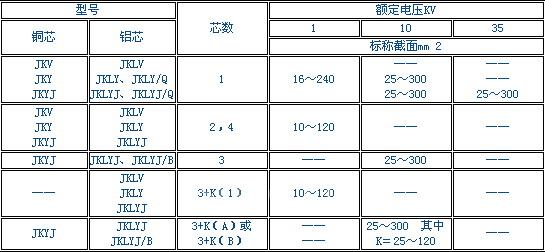

  型号、名称及用途见表1



  4、产品规格及技术参数:

  ▲ 额定电压,芯数及标称截面见表2。(表略)



  注:(1)其中K为带承载的中性导体,按工程设计要求,可任选其中截面与主线搭配。

  (2)其中(A)为承载钢绞线,(B)为承载铝合金绞线,

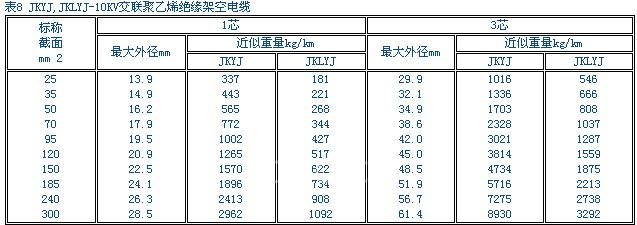

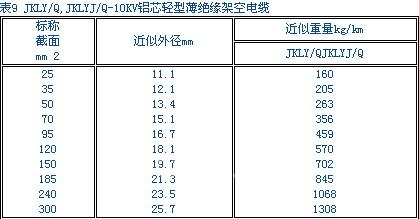

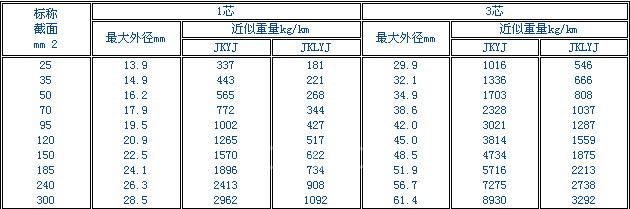

  ▲ 电缆的技术参数如表3-9。



  注:轻型薄绝缘结构架空电缆无半导电内屏蔽层。

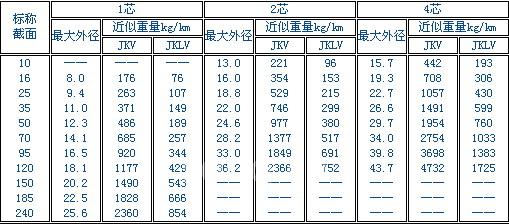

  表4 JKV JKLV-1KV聚氯乙烯绝缘架空电缆

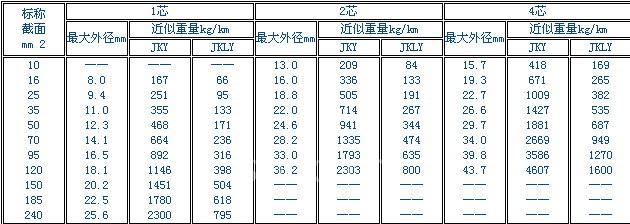

  表5 JKY,JKLY-1KV聚乙烯绝缘架空电缆

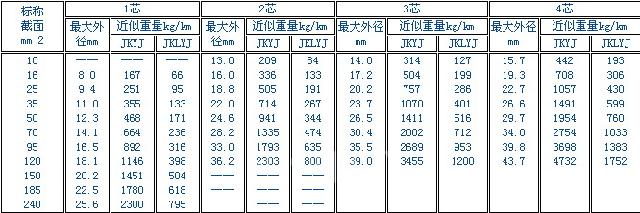

  表6 JKYJ,JKLYJ-1KV交联聚乙烯绝缘架空电缆



  表7 JKY,JKLY-10KV聚乙烯绝缘架空电缆













  5、技术性能:

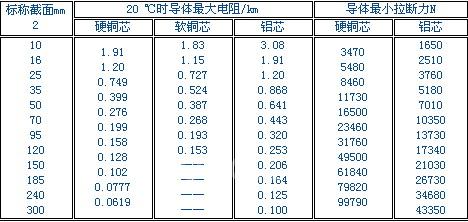

  ①导体应采用紧压圆形绞合导线,其最大电阻及最小拉断力应符合表3规定。

  ②承载绞线的拉断力应符合表10的规定。

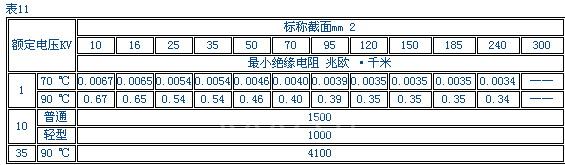

  ③绝缘应采用黑色耐候聚氯乙烯、聚乙烯和交联聚乙烯,绝缘电阻应符合表11。

  ④电缆应能经受规定的交流电压试验1分钟,绝缘应不击穿。试验电压值如表12。

  ⑤有绝缘屏蔽的10KV电缆,应进行局部放电试验,其放电量应不大于20PC。

  6、交货要求:

  交货长度由供需双方协商确定。

  长度计量误差应不超过±0.5%.

  7、储运须知:

  电缆端头应密封防水并避免露天存放。

  电缆盘头不允许平放或从高处扔下,防止机械损伤电缆。

  运输时,电缆盘应放稳并加以固定,防止互撞或翻倒。
