1、阿鲁谢纶的研发和制取
俄罗斯的聚对苯—1，3，4—噁二唑纤维和长丝,早先是在对苯二酸、间苯二酸(两者之比7:3)和硫酸肼共聚物基础上制取的,商品名一直叫“奥克塞隆”，原来的研发单位有莫斯科国家纺织大学，梅季什“耐热纤维”科学—生产公司，工业化生产在白俄罗斯光明山“化纤”生产联合体。二十世纪九十年代以后，“耐热制品”科学——生产公司和光明山“化纤”生产联合体，采用新的连续制取工艺将对苯二酸和肼进行均聚，工业化生产后在2000年申请了专利，2002年注册商品名为“阿鲁谢纶”。
聚噁唑用对苯二酸、芳族二羧酸合成，有两步法和一步法，工业化应用是一步法合成，对苯二酸，芳族二羧酸，硫酸肼，在加热的发烟硫酸中缩聚，合成后纺丝液浓度6-10%，从太酸液中湿液中湿法纺丝，然后增塑牵伸，洗涤，（用NaHCO3溶液，间隔中和剩余硫酸），再次洗涤，干燥。成丝过程与粘胶纤维相似，再经起皱，切断，制成纤维。给予纤维或长丝短时间弱牵伸状态下的热处理，起增强作用，这与其他合成纤维相似。聚噁唑是刚性链聚合物，因此热处理阶段与其他刚性链聚合物的特点相似。它能自动有序定向和伸长，可以通过调整热处理的时间、温度来调整纤维和长丝的物理——机械性能。为了制取各种聚噁唑改性纤维，在成丝之前的聚合物溶液中要添加专用添加物。使用光稳定剂用为添加物，可以提高纤维对紫外线的耐受性，这种有良好耐光性的纤维，商品名叫“阿鲁谢纶-C”。聚噁唑纤维和长丝在生产中主要工艺废料是沉淀浴，溶液的硫酸浓度为50%。再有就是洗涤液，其他排放物没有，硫酸可以回收利用。
2、阿鲁谢纶纤维和长丝的性能和应用
阿鲁谢纶纤维和长丝可以长期用于2500C—3000C环境中，短时间可耐热4000C—4500C对外部的机械影响有很好的耐受性，双倍弯曲可达6万—20万次，丝和丝磨擦可达3万—6万次，因此产品很耐磨。由于聚合物结构中没有离子化基团，阿鲁纶有很高的电阻——1014欧姆.cm，可以用于耐热电绝缘材料。阿鲁谢纶耐酸溶剂，耐碱溶剂，耐有机溶剂、油剂、石油类，耐各种浓度的无机酸和碱。土壤微生物对阿鲁谢纶有较弱的破坏，对其强力有些影响，在俄罗斯西北地区土壤中，经140—160天，纤维强力减少不超过5%，断裂伸长增加5—10%。“阿鲁谢纶—C”有很好的耐光性，它的耐人工灯光照射性能不次于亚麻纱。“阿鲁谢纶—C”为橙黄色，阿鲁谢纶为黄色，在纺织加工时既可纯纺，也可与其他纤维（包括阻燃纤维）混纺，纱结构主要为29.4tex，捻度为二道，缝纫线主要品种80—100tex，织物主要为斜纹组织，表面密度250—500g/m2。短纤维、复丝、织物边角斜，经开松后可制成耐高温织造材料，作为生活锅炉的热绝缘材料，防火家具的衬垫材料，也可制成耐高温过滤材料，用于钢铁工业、有色金属业、焦炭行业的高温气体过滤。阿鲁谢纶织物用于制造耐热工作服，消防服，炼钢服，专用手套，飞机，汽车，船舶等交通工具的防火装饰织物，高级宾馆，展厅会馆的防火织物。阿鲁谢纶纤维和长丝可生产复合材料，用于制造刹车片.俄罗斯“索欧捷科”公司生产阿鲁谢纶纤维防护服,商标“Stop-fire”，斜纹组织表面密度250—400g/m2.加拿大“Albarrie”公司用阿鲁谢纶长丝生产过滤织物,商标“Poly-ox”，品种有阿鲁谢纶纯棉的，也有与聚酰亚胺P-84混纺的，表面密度400—1000g/m2.2007年阿鲁谢纶和阿鲁谢纶—C生产近300吨，此类产品的生产成本低于俄罗斯其他阻燃芳纶。俄罗斯与白俄罗斯两国已签订订有关阿鲁谢纶生产和发展的规划。
nload="javascript:if(>500)=500" align=center border=0>

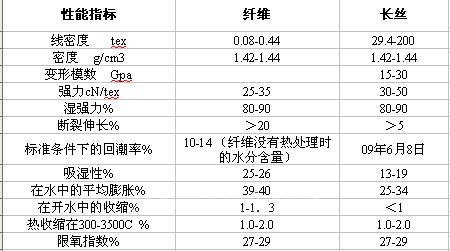

阿鲁谢纶纤维和长丝的主要性能表
