凌力尔特公司 (Linear Technology Corporation) 推出 350mA、40V LT3970，该器件具集成的升压和箝位二极管。其突发模式 (Burst Mode?) 工作在无负载备用情况下保持静态电流低于 2.5uA。LT3970 的 4.2V 至 40V 输入电压范围使其非常适用于汽车和工业应用。其内部 550mA 开关在电压低至 1.21V 时，可以提供高达 350mA 的连续输出电流。LT3970 的突发模式工作提供超低静态电流，使其非常适用于诸如汽车或工业系统等应用，这些应用需要始终保持接通工作和最佳电池寿命。开关频率从 200kHz 至 2.2MHz 是用户可编程的，从而使设计师能够优化效率，同时避开关键噪声敏感频段。其 10 引线 3mm x 2mm DFN-10 (或 MSOP) 封装以及高开关频率允许使用小的外部电感器和电容器，从而提供一个占板面积非常紧凑和高热效率的解决方案。
LT3970 采用一个高效率 550mA、300mV 开关，在单个芯片中集成了必需的升压和箝位肖特基二极管、振荡器以及控制和逻辑电路。低纹波突发模式工作在低输出电流时保持高效率，同时保持输出纹波低于 5mVPK-PK。特殊设计方法和新的高压工艺在宽输入范围内实现了高效率，而且 LT3970 的电流模式拓扑实现了快速瞬态响应和卓越的环路稳定性。其它特点包括电源良好标记、软启动功能和输出短路保护。
LT3970EDDB 采用 2mm x 3mm DFN-10 封装，而 LT3970EMS 采用 MSOP-10 封装，以 1,000 片为单位批量购买，每片价格分别为 2.35 美元和 2.40 美元。LT3970IDDB 和 LT3970IMS 经过测试，保证在 -40°C 至 125°C 的工作结温范围内工作，千片批购价分别为每片 2.61 美元和 2.67 美元。所有版本都有现货供应。

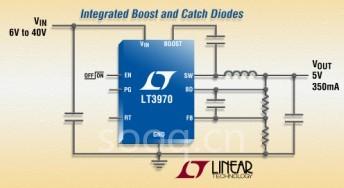

照片说明：采用 3mm x 2mm DFN 封装的 40V、350mA (IOUT)、2.2MHz 降压型开关稳压器
性能概要：LT3970
●低纹波突发模式工作
●在 12VIN 至 3.3VOUT 时IQ 为 2.5uA
●输出纹波 <5mVP-P
●宽输入电压范围：4.2V 至 40V 工作
●可调开关频率：200kHz 至 2.2MHz
●集成的升压和箝位二极管
●350mA 输出电流
●准确的 1V 使能引脚门限
●低停机电流：IQ=0.7uA
●内部监测限制箝位二极管电流
●电源良好标记
●输出电压：1.21V 至 25V
●内部补偿
●小型 10 引脚 MSOP和 3mm x 2mm DFN 封装
