1、天然气微机计量系统项目背景
项目简介：
北京昆仑通态自动化软件科技有限公司开发的天然气计量管理软件，实现天然气的计算、计量、报表打印、监视运行状态及日常管理工作。
该系统的基本原理：现场各流量计量点由标准孔板节流装置产生的差压信号、压力信号、温度信号，由选配的EJA差压、EJA压力及铂热电阻转换成电信号后，输入到该系统，按照石油天然气行业标准SY/T6143-1996《天然气的标准孔板计量方法》，对天然气流量进行实时计量、流量累积及对历史数据、历史参数的存储和管理。
nload="javascript:if(>500)=500" align=center border=0>
2、天然气微机计量系统功能
1） 实时采集、计量、显示、存储各用户（8路或14路计量点）用气的差压（开度）、压力、温度、瞬时流量、日累气量、月累气量及生产时间等参数，能对检修孔板、停电及退出系统等情况实施气量自动补偿。
2） 实时显示配气站的工艺流程图，并在工艺流程图相应位置（管道）上动态实时显示与之对应的压力、瞬时流量等参数及状态。
3） 显示集配气站各计量点的采配气曲线图。
4） 打印及查询集配气站的小时报表、日报表、月报表、参数设置报表，黑匣子自动记录运行参数及状态报表。
5） 全屏幕编辑，修改天然气计量的有关参数（孔板开孔直径，计量管直径，天然气气质参数，差压，压力，流量的报警值，日计划气，计划气价，超计划气价等）。并自动打印。
6） 黑匣子功能，指能将系统编辑修改的各种参数及运行状态实时自动记录和打印，黑匣子中的数据不能修改，为资料查询提供依据。
7） 显示温度、流量、压力的报警值并在声音和画面上给出提示。
3、天然气微机计量系统结构图
nload="javascript:if(>500)=500" align=center border=0>

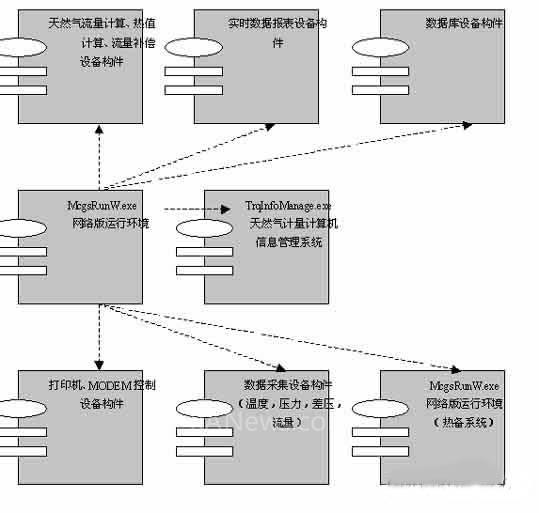

4、天然气微机计量系统软件结构图
nload="javascript:if(>500)=500" align=center border=0>
5、天然气微机计量系统功能画面

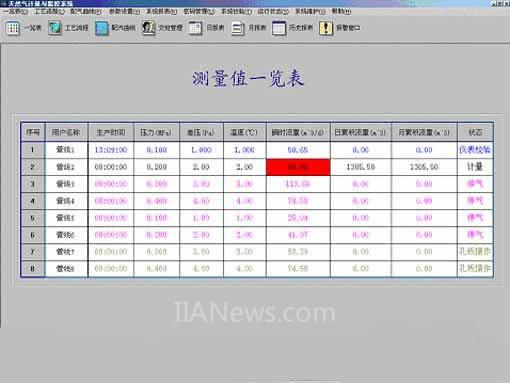

1）实时数据一览表
此窗口实时显示各管线差压（开度）、压力、温度、瞬时流量、日累气量、月累气量及生产时间、运行状态等参数。
由于在不同运行状态下，数据显示颜色不同，此窗口使用文本框显示数据，根据不同的运行状态改变文本框的背景色和前景色。
nload="javascript:if(>500)=500" align=center border=0>

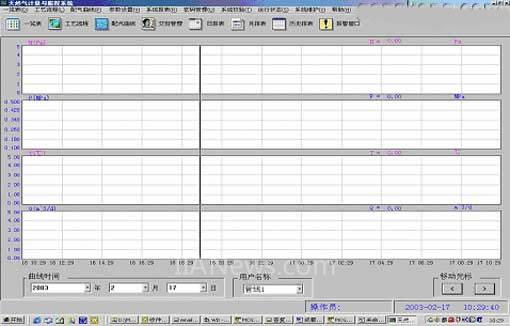

2）配气曲线
此窗口使用定制的历史数据曲线构件，显示各条管线的历史数据曲线。
nload="javascript:if(>500)=500" align=center border=0>

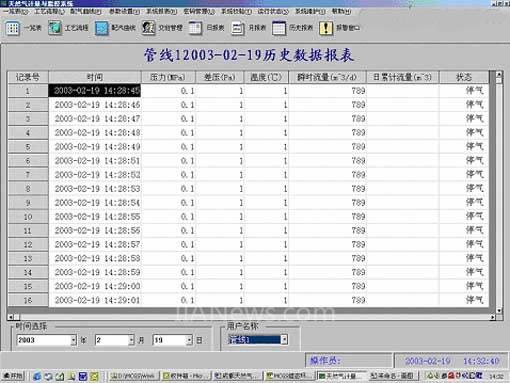

3）历史数据显示
此窗口使用存盘数据浏览构件，显示各条管线的历史数据曲线。
nload="javascript:if(>500)=500" align=center border=0>

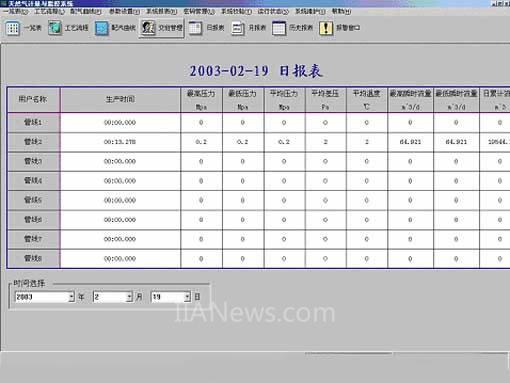

4）日月报表数据窗口
此窗口使用历史数据表格构件，显示各条管线的日数据报表。
.jpg)
nload="javascript:if(>500)=500" align=center border=0>

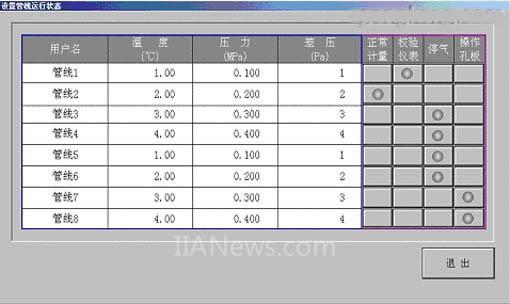

5）运行状态窗口
在线修改管线运行状态。
nload="javascript:if(>500)=500" align=center border=0>
