摘 要： 国能生物发电有限公司通过VPN和INTERNET公网将分布在各地的发电厂连接起来，远程集中监控各发电厂的生产运行情况。
关键词：生物发电厂 VPN 远程监控 INTERNET
Abstract：NBE realize remote control its subsidiaries which are located all over the country. They mainly use VPN and internet communication technical. The protocol between supervise SCADA and sub-DCS is normal use.
Key Words：Biomass power plant remote control VPN INTERNET
1、项目简介
国能生物发电有限公司是国家电网公司旗下从事生物质能综合开发利用的专业化公司，在全国各地有国能单县生物发电有限公司、国能威县生物发电有限公司等近30家生物发电子公司。
国能生物发电有限公司科技部希望通过远程监控方式，在北京总部远程监控各地每一个生物发电子公司的生产运行情况，该项目要求各子公司和总公司之间通过INTERNET公网来实现数据通讯。
2、贝加莱方案

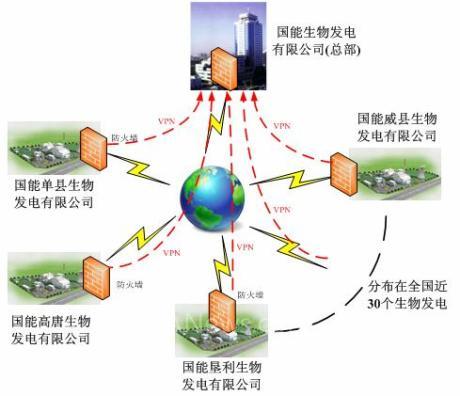

2.1 系统结构示意图
nload="javascript:if(>500)=500" align=center border=0>
说明：
● 各生物电厂子公司通过ADSL上到INTERNET公网；
● 在电厂主辅控综合DCS系统和ADSL之间有一个VPN防火墙；
● 国能总部也通过ADSL上到INTERNET公网；
● 在总部监控中心服务器和ADSL之间有一个VPN防火墙。

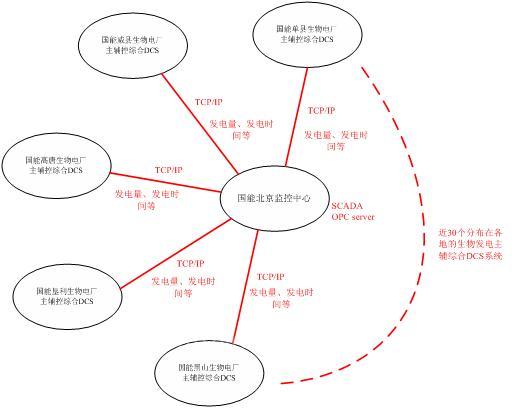

2.2 软件结构示意图
nload="javascript:if(>500)=500" align=center border=0>
说明：
● 通过VPN和INTERNET公网，各地生物电厂DCS和国能监控中心象在一个局域网内工作，它们之间直接基于固定IP地址来通讯；原来在局域网内能使用的通讯协议也可在这个VPN网络系统里运行，唯一需要注意的是开放该协议所使用的端口；
● 各电厂的DCS系统在国能总部监控中心的监视系统里被看作一个设备，在监控系统里需要安装一个OPC服务器软件，它负责实现与远程DCS的通讯协议， 配置OPC服务器可以确定从远程DCS采集哪些数据；
● 监控软件作为OPC客户端，直接从OPC服务器里取数据，而不和远程DCS直接打交道；
● OPC是一种软件之间交换数据的协议。监控软件开发商遵循OPC客户端协议来开发数据接口，无须关注设备厂家通讯协议；设备厂家关注自己的设备，提供一个OPC服务器，里面实现了与设备通讯的协议，不用关注监控软件如何采集这些数据。通过OPC，各家监控软件和设备的兼容性大大增强了。
3、运行情况
该项目的实施给国能生物有限公司提供了一个纵观全局的视野，使管理部门及时地了解各个子公司的生产效率，运行状况，给中国电力信息化建设提供了一个很好的范例。
参考文献：
1. <> ——贝加莱工业自动化, 2004年2月
2. <<防火墙策略与VPN配置 >> ——水利水电出版社,2008年1月
3. 国能生物发电有限公司相关资料
