实验参数
输入直流电压:320-360V
输出直流电压:100V
额定输出功率:2kVA
原、副边开关管IGBT: G40N60B3D
原边开关管并联电容:4nF
尖峰抑制器伏秒积:1x10}Vs
饱和电感器伏秒积:3x10}Vs
工作频率:46kHz
选择输入直流电压为320}360V，输出为100V的直流电压的原因是:220VAc整流即能得340VDC.当输入电压提高5倍，即为地铁电网电压1700V;100V输出相应提高5倍为SOOV，逆变基本上供380V交流负载用。
传统电路超前管、滞后管源漏极电压和驱动电压波形

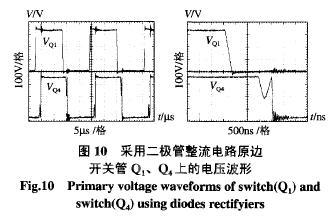

图10为传统电路超前管Q和滞后管Q4的波形。图中超前管Q，上的电压几，，滞后管Q4上的电压vQ4。右边为左边时基展开图。

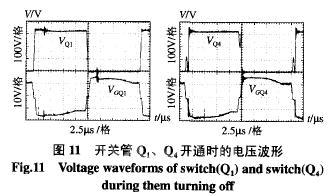

图中滞后管Q4上的缺口是变压器漏感和开关管并联电容谐振引起的。可见，Q;和Q;开通时，埃1、际下降的形态是不一样的。图m给出了开通Q，和Q、时的情况，图中V}, , V}为`C1 " Q4管的栅极驱动电压波形。从图中可以看出，开通Q，管时，源漏极上的电压已经降为零，因此开通Ql管为软开关，而开通Q;管时，源漏极电压不为零的，因此开通Q4管为硬开通。
加电流箱位滞后管}4源漏极电压和驱动电压波形

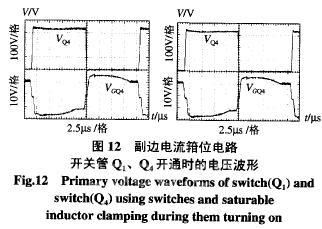

图12为副边电流籍位电路开关管Qt` Q4开通时的电压波形，电压比例同图11。左图为副边电流开关管箱位时的电压波形，右图为副边电流饱和电感器箱位时的电压波形。从图中可以看出，滞后管Q;在给开通信号时，其源漏极上的电压均已降为零，即实现了软开关，证明了副边电流籍位实现zvs的可行性。显然克服了如图n所示的传统电路Q4管硬开通的缺点。
二极管上的电压波形

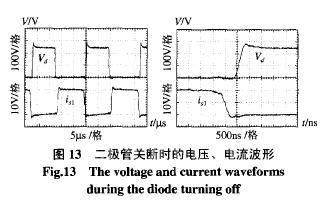

二极管上的电压Va，二极管上的电流isi。右边为左边时基展开图，如图13所示。
从图中可以看出，由于加了尖峰抑制器和饱和电感器，二极管上的电压尖峰基本消除。这与第3节中的分析一致，见图9。
效率曲线

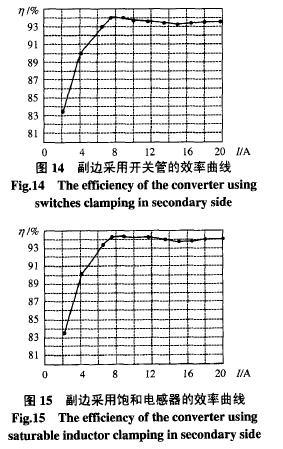

图14、图15为效率厅的曲线。从图中可以看出，采用了副边电流箱位电路后，由于超前桥臂和滞后桥臂在进行ZVS时，能同时利用励磁电流和负载电流，因而能在很宽的负载范围内进行zvs。从而保证了在很宽的负载范围内效率较高。从图14、图15可看出，当负载从4A变化到20A，效率均在90%以上，且负载较大时，效率更高，如图中指示在负载大于7A时，效率高达94%左右，这对大功率DC/DC变换器来说，意义是很重大的。
从图中还可以看出，采用饱和电感器的效率要略高于采用开关管和尖峰抑制器，这主要是因为少用了2个开关器件的缘故。
