研华的ADAM-4100强固型模块，专为恶劣环境下的可靠操作而设计，能够在宽温度工作范围，宽电源输入范围，甚至在强噪音干扰环境中工作: 特别设计的自动滤波器功能，可根据噪音的最大频率来自动调整滤波参数，进而保证信号采集的准确和稳定。
PLC的RS-485串口和ADAM-4100模块进行连接，通过业界流行的标准Modbus/RTU协议，即可轻松将ADAM-4100模块和PLC无缝连接，进而降低PLC模拟量采集的策划成本，帮您的PLC省下一半预算！PLC用户都在采用ADAM模块作为模拟量采集的绝配来降低成本！那么，您呢？
背景：
PLC控制系统在生产和生活中得到了广泛应用，压力、温度、流量、PH值等等现场信号通过传感器后的模拟量信号，要进到PLC控制系统中进行信号采集，而PLC的模拟量采集部分的通道数少且成本高，将PLC与第三方控制及IO模块进行无缝连接是一个不错的办法。
nload="javascript:if(>740)=740" align=center border=0>
研华ADAM-4100强固型模块，专为恶劣环境下的可靠操作而设计，能够在宽温度工作范围，宽电源输入范围，甚至在强噪音干扰环境中工作: 特别设计的自动滤波器功能，可根据噪音的最大频率来自动调整滤波参数，进而保证信号采集的准确和稳定。每个模块8路模拟量或温度的采集，当有多路模拟量点要采集时，可以通过连接多个ADAM-4100模块来实现，性价比高。
PLC的RS-485串口和ADAM-4100模块进行连接，通过业界流行的标准Modbus/RTU协议，即可轻松将ADAM-4100模块和PLC无缝连接，进而降低PLC模拟量采集的策划成本。
方案介绍：
Siemens S7-200/S7-300、三菱、欧姆龙等品牌PLC通过使用MODBUS协议库或通过MODBUS通讯模块支持MODBUS协议，都可以与研华模块进行无缝连接。
本方案以Siemens S7-200 PLC与研华高可靠性、MODBUS/RTU协议数据采集模块ADAM-4100系列产品为例，介绍了在原有PLC控制系统的基础上，与研华产品进行了无缝连接，从而实现了在费用最少的情况下，实现了生产的要求。
1、ADAM-4100模块
ADAM-4100系列模块是通用传感器到计算机的便携式接口模块，专门为恶劣环境下的可靠操作而设计。其特点：
宽工作温度范围：-40-85度
更高的抗噪性能：电源输入1kV浪涌保护，3kV EFT和8kV ESD保护
宽电源输入范围：+10到+48 VDC未调理直流电源
LED显示：既可以状态显示又可以进行地址读取
在线固件升级：确保模块始终运行着最新的功能
支持传统通讯协议：支持MODBUS/RTU协议和ADAM（ASCII）协议
nload="javascript:if(>740)=740" align=center border=0>

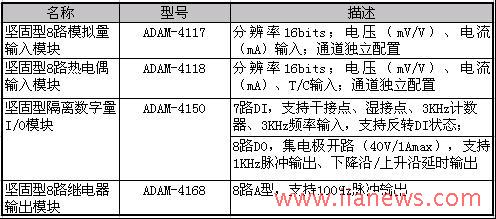

坚固型RS-485 I/O模块ADAM-4100系列包括：
nload="javascript:if(>740)=740" align=center border=0>

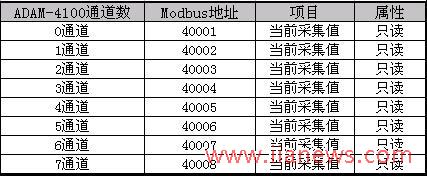

ADAM-4100模块的设置：(以电压电流采集模块ADAM-4117为例)：
在研华提供的免费工具软件ADAM.net Utility中,将ADAM-4117的通讯协议设置为Modbus协议
nload="javascript:if(>740)=740" align=center border=0>

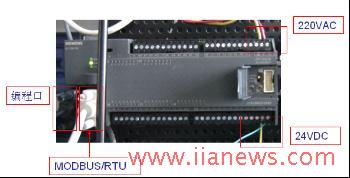

2、S7-200
nload="javascript:if(this.Width＞740)this.width=740" align=center border=0>
S7-200系列是一种可编程序逻辑控制器（Micro PLC）。它能够控制各种设备以满足自动化控制需求。
STEP7-Micro/WIN编程软件指令库包含有专门为Modbus通讯设计的预组态的子程序和中断服务程序，使得与Modbus主站和从站设备进行通讯简单易行。
Modbus从站指令可以将S7-200组态为Modbus RTU从站设备，与Modbus主站设备进行通讯。
Modbus主站指令可以将S7-200组态为Modbus RTU主站设备，与一个或多个Modbus从站设备进行通讯。
Modbus指令安装在STEP 7--Micro/WIN指令树的库文件夹中。这些指令使S7-200可以作为Modbus设备。

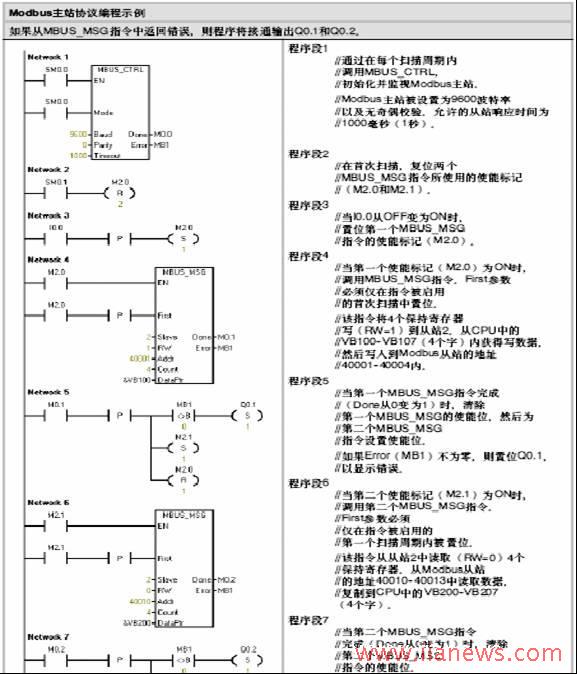

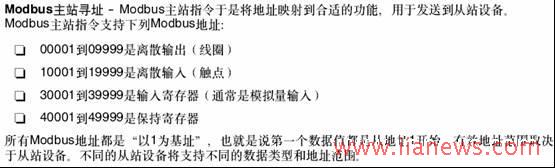

3、S7-200 Modbus主站协议编程
nload="javascript:if(this.Width＞740)this.width=740" align=center border=0>
nload="javascript:if(>740)=740" align=center border=0>

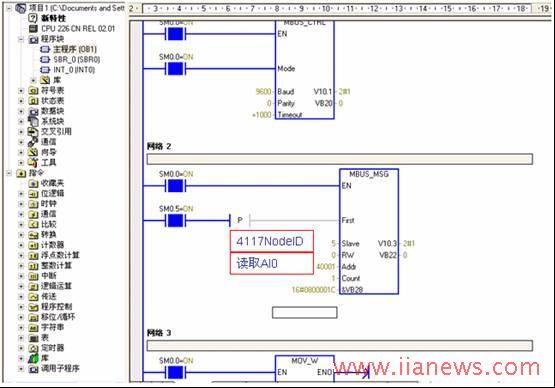

4、将PLC S7-200和ADAM-4117硬件连接如上图所示，并在PLC中编程如下，即可将ADAM-4117的第0通道（Modbus地址为40001）的值读出，如下所示：
nload="javascript:if(this.Width＞740)this.width=740" align=center border=0>

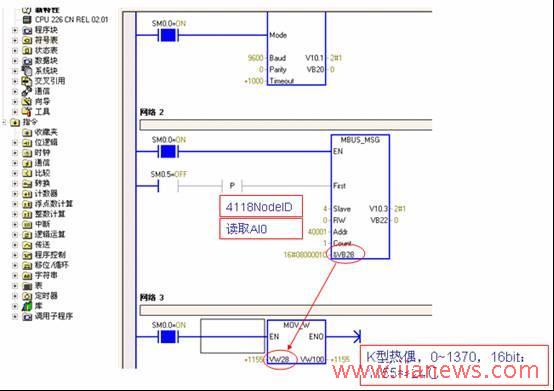

同样，通过ADAM-4118可以读取热电偶的所采集的温度值如下：
nload="javascript:if(>740)=740" align=center border=0>
