系统介绍:
珠宝称重机适用于价格昂贵、需要高精密保护加工的饰品，其加工条件要求很高，对精密度要求也有所提
nload="javascript:if(this.Width＞500)this.width=500" align=right border=0>高。近年来，大多数厂商将这些机器融入智能化的特征，整合了节能等功能。同时还增加了电子测量数据、电算机、网络通信、实时自动控制、自动装置调整和系统自我诊断等功能。因此，更好地保证了生产的可靠性，提高了控制的精密程度，提高了产品包装的质量与效率。
系统需求:
珠宝称重机若仅采用一般的“PLC+触摸屏”方式将遇到很多问题，如：多轴联动控制的难度、二次工艺开发的难度、海量参数配方存取的难度、知识产权保护的难度等。一般的专用控制器或数控系统可能遇到的问题也不少，如：扩展性能欠缺、二次开发难度大等。而这些正是PAC作为新一代自动化控制器的优势所在。
研华解决方案:
AMAX-2050KW 1通道AMONet接口的通用运动控制主站模块
AMAX-2241/PMA 4轴带AMONet接口的运动控制从站模块
AMAX-2756SY 32通道隔离数字量输入/输出从站模块
ADAM-4117 带Modbus的坚固型8通道模拟量输入模块
FPM-3120G 12.1" SVGA工业平板显示器

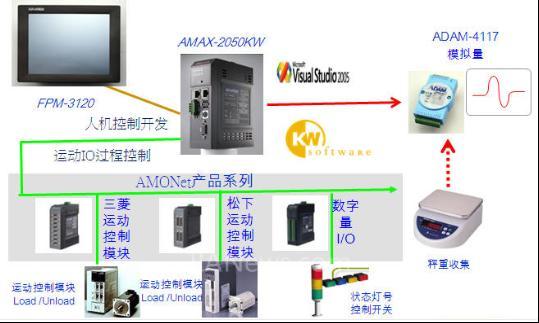

系统架构图:
nload="javascript:if(>500)=500" align=center border=0>
系统描述:
本系统采用研华的AMAX-2050FCE控制器，通过整合高精度的驱动电机与大功率的变频驱动，实现了复杂的加工过程。结合数字量的输入和输出控制，确保位置、剂量的相关操作的准确性，完成一体化控制的集成与优化。
研华PAC具有丰富的通讯接口，支持控制多样的系统设备，如按钮、指示灯号、生产数据存储、变频驱动电机等。
研华提供KW软逻辑开发软件，提供1毫秒高效能的程序处理与运算集成功能，设备集成商不必经过控制软件的培训，即可轻易完成集成开发。凭借微软嵌入式系统与开发系统的集成优势，可以轻易实现人机接口与数据库的转换与储存，经由以太网串口将生产数据上传到后台的数据库中。
研华FPM-3120G 12.1”工业平板电脑具有电阻式触控式显示器，为客户提供了更加便捷的操作控制，大幅提升了生产效率。
结论:
本系统采用了研华先进的可编程自动化控制器（PAC），通过集成各种功能模块，大幅提高了系统的响应时间，有效提升了生产的精密度与稳定性。通过整合高精度的驱动电机、变频驱动与高速数据采集，在合理的成本范围内显著提升了能效比，并且减少了能耗。总之，借助高速运算处理、海量存储、多样化的通讯接口等功能，充分满足了与高精度称重测量仪表的快速通讯、迅速采集数据的需求。
