一、方案需求
某市轻轨运行闭路电视系统。 本工程为了把各车站警务室的公安监视系统的信号传输到指挥中心轨道交通分局监控室，传输系统要求每站能送5路以上的图像接口，1路以上的100M以太网接口用语传输PC式硬盘录像机的图象，2路RS422或RS232的接口用语数据接口。在控制中心的设备能接收20路以上的图像信号，并能接收各站传送来的100以太网的接口，联接各站的PC式硬盘录像机。并通过中心把各站的图像及录像送至三个派出所。

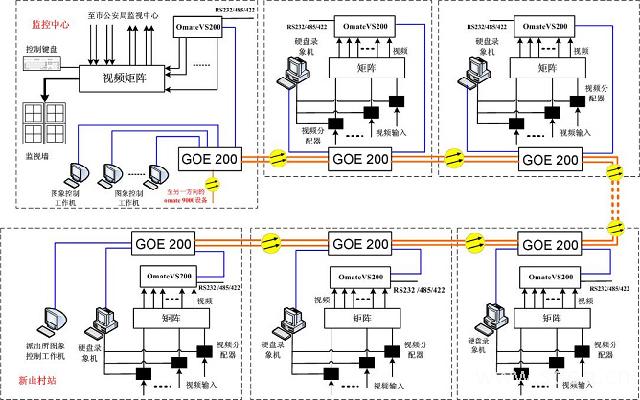

二、网络拓扑
nload="javascript:if(>740)=740" align=center border=0>
三、方案说明：
本方案骨干网采用GOE 200千兆工业以太网交换机组成自愈环型网络，系统稳定可靠，各车站的图像信号通过Omate VS200网络视频编码器，经过GOE 200千兆工业以太网交换机传送到监控中心，再通过Omate VS200网络视频解码器进行解码，实现视频信号的传输。
各站PC式硬盘录像机的图像直接以100M以太网的形式接入GOE 200千兆工业以太网交换机传送至中心和三个派出所。
Omate VS200网络视频编解码器同时能提供2路RS422或RS232数据接口。
