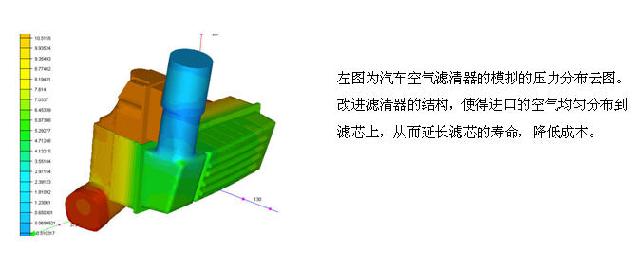

3.2 进气系统应用
nload="javascript:if(>740)=740" align=center border=0>
nload="javascript:if(>740)=740" align=center border=0>

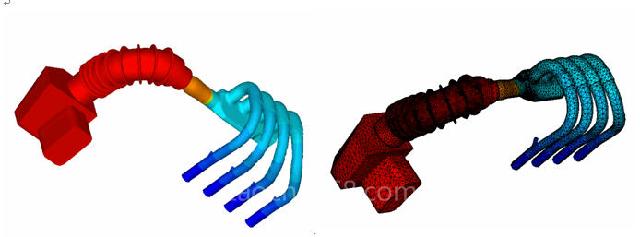

上图为汽车发动机进气系统压力分布。CFdesign可以针对几何的曲率自动调整网格尺寸，并自动生成附面层网格，从而大大提高了网格质量。
3.3 发动机排气系统应用

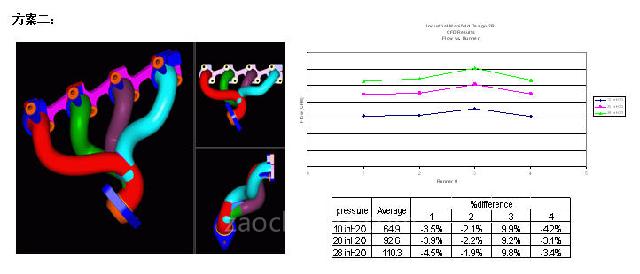

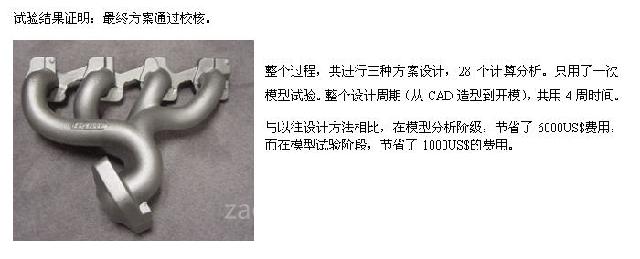

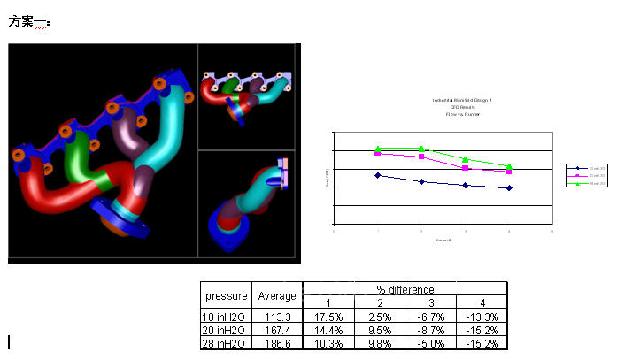

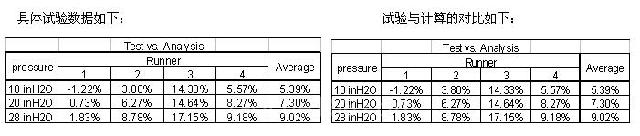

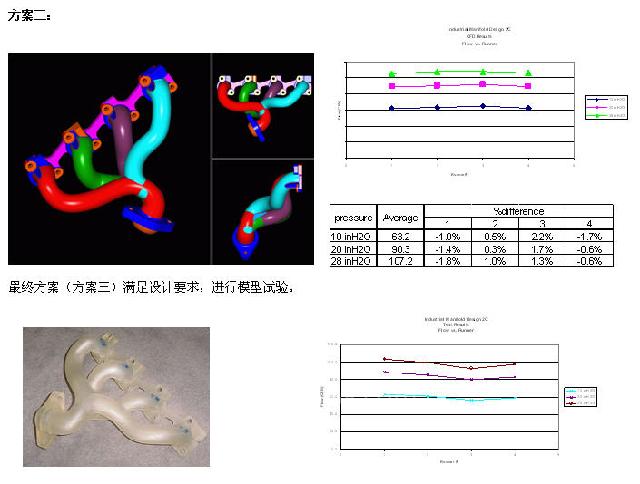

下面为Roush公司的排气歧管优化案例。排气歧管的设计要求：1）四个管路的流量分配要均匀，流量差在10%之内。2）尽量减小几何尺寸。
nload="javascript:if(>740)=740" align=center border=0>
nload="javascript:if(>740)=740" align=center border=0>
nload="javascript:if(>740)=740" align=center border=0>
nload="javascript:if(>740)=740" align=center border=0>
nload="javascript:if(>740)=740" align=center border=0>
